Keramik-Metall-Verbundbauteile für den Einsatz in der medizinischen Strahlentherapie
Hochleistungskeramik sichert präzise Behandlung
In der onkologischen Strahlentherapie sorgen Keramik-Metall-Verbundbauteile für eine schonende Behandlung des Patienten. Unsere Produkte finden sich u. a. am Heidelberger Ionenstrahl-Therapiezentrum (HIT), welches als erstes deutsches Institut für die klinische Strahlentherapie konzipiert wurde und derzeit europaweit die einzige Therapieeinrichtung für Schwerionen darstellt, sowie an der Klinik für Strahlentherapie an der Philipps Universität in Marburg.
Sie interessieren sich für unsere Produkte oder haben eine konkrete Projektanfrage?
Beschleunigereinheit aus Hochleistungskeramik
Hochspannungsbeschleuniger
Hochspannungsbeschleuniger mit mehrschichtiger Keramik-Metall-Lötung, Gesamtlotlänge: 27 m
Gebogene Vakuumkammer
Gebogene Vakuumkammer mit glasgelöteten Keramik-Keramik-Verbindungen, Biegewinkel: 15°, Länge 3200 mm

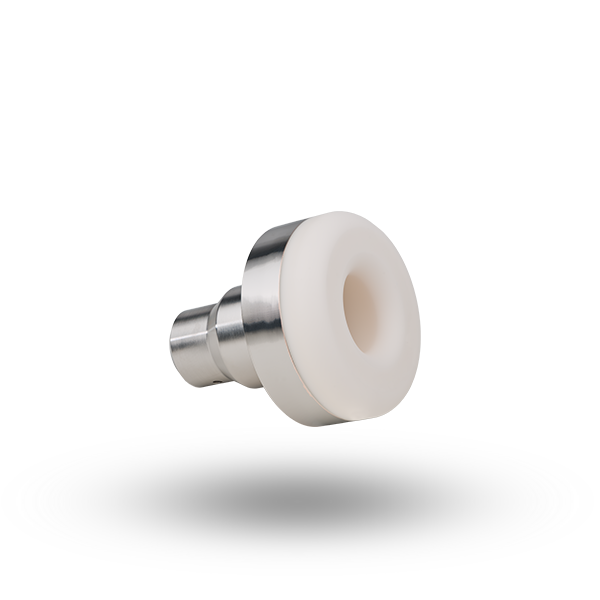

Anodenkeramik
Vakuumkammer 1500 mm
Vakuumkammer mit Keramik-Keramik-Glaslot- und Keramik-Metall-Hartlot-Verbindung, Länge: 1500 mm
Isolator für Ionenquelle
Außendurchmesser: 580 mm
UHV-Vakuumkammer mit DN 160 CF-Flansch
Hochspannungsdurchführung
UHV-Vakuumkammer
Kickerkammer mit DB 160 CF-Flansch
Kickerkammer
UHV-Durchführung mit CF-Flansch
Hochspannungsisolator
300 kV
Durchführung mit ISO-KF-Flansch
Einfachdurchführung Typ A
Ein Leiter mit Gewindeende (M4, M6 oder M8) für den direkten Kabelanschluss. Ausgelegt für 4 bis 6 kV, mit metallischer Hülse zum Einschweißen.
| Artikelnummer | ØD | Spannung | ØM | ØF | ØJ | G | K | L | L1 |
| 551-1001 | 1,6 mm | 4 kV | M4 | 7 mm | 3 mm | 8 mm | 15 mm | 41 mm | 10 mm |
| 551-1002 | 2,5 mm | 6 kV | M6 | 9 mm | 4 mm | 13 mm | 20 mm | 47 mm | 10 mm |
| 551-1003 | 2,5 mm | 6 kV | M6 | 10,8 mm | 5 mm | 13 mm | 20 mm | 47 mm | 10 mm |
| 551-1004 | 3,8 mm | 6 kV | M8 | 13,5 mm | 6,5 mm | 13 mm | 20 mm | 54 mm | 17 mm |
Einfachdurchführung Typ B
Durchgehender Stableiter, für 2 bis 8 kV und 4 bis 120 A. Wahlweise mit Leiter aus Kupfer für hohe Ströme oder aus Ni42 bzw. NiFeCo.
| Artikelnummer | ØD | Spannung | Stromleiter | Strom | ØF | G | K | L | L1 | L2 |
| 551-0412-1 | 1,5 mm | 4kV | Cu | 15 A | 7 mm | 8 mm | 15 mm | 57 mm | 10 mm | 13 mm |
| 551-1006 | 2 mm | 4kV | Ni42 | 8 A | 7 mm | 8 mm | 15 mm | 52 mm | 10 mm | 13 mm |
| 551-1006-1 | 2 mm | 4kV | Cu | 25 A | 7 mm | 8 mm | 15 mm | 52 mm | 10 mm | 13 mm |
| 551-1007-1 | 3 mm | 6kV | Cu | 12 A | 9 mm | 13 mm | 20 mm | 58 mm | 10 mm | 13 mm |
| 551-1008 | 4 mm | 6kV | Ni42 | 20 A | 10,8 mm | 13 mm | 20 mm | 58 mm | 10 mm | 13 mm |
| 551-1008-1 | 4 mm | 6kV | Cu | 60 A | 10,8 mm | 13 mm | 20 mm | 58 mm | 10 mm | 13 mm |
| 551-1009 | 5 mm | 6kV | Ni42 | 25 A | 13,5 mm | 13 mm | 20 mm | 65 mm | 10 mm | 13 mm |
| 551-1009-1 | 5 mm | 6kV | Cu | 80 A | 13,5 mm | 13 mm | 20 mm | 65 mm | 10 mm | 13 mm |
| 551-1010-1 | 8 mm | 8kV | Cu | 120 A | 19,8 mm | 16 mm | 23 mm | 68 mm | 13 mm | 13 mm |
| 551-1063 | 1,5x0,25 mm | 2kV | NiFeCo | 4 A | 5 mm | 4 mm | 10,5 mm | 60 mm | 10 mm | 7 mm |
| 551-1064 | 1,5 mm | 2kV | NiFeCo | 5 A | 5 mm | 4 mm | 10,5 mm | 60 mm | 10 mm | 7 mm |
| 551-1066 | 1,5 mm | 3kV | NiFeCo | 5 A | 5 mm | 6 mm | 12,5 mm | 60 mm | 10 mm | 7 mm |
| 551-1066-2 | 1,5 mm | 3kV | Cu | 15 A | 5 mm | 6 mm | 12,5 mm | 60 mm | 10 mm | 7 mm |
| 551-1068 | 1,5 mm | 5kV | NiFeCo | 5 A | 5 mm | 10 mm | 16,5 mm | 60 mm | 10 mm | 7 mm |
| 551-1068-2 | 1,5 mm | 5kV | Cu | 15 A | 5 mm | 10 mm | 16,5 mm | 60 mm | 10 mm | 7 mm |
Einfachdurchführung Typ C
Kompakte Durchführung mit Anschlusshülsen aus Ni42, für 1 bis 4 kV und bis zu 30 A.
| Artikelnummer | ØD | Spannung | Stromleiter | Strom | ØF | G | ØK | L | L1 | L2 |
| 551-1425 | 1,5 mm | 1 kV | Ni42 | 5 A | 4 mm | 2,8 mm | 4,5 mm | 35 mm | 6 mm | 10 mm |
| 551-1425-1 | 1,5 mm | 1 kV | Cu | 5 A | 4 mm | 2,8 mm | 4,5 mm | 35 mm | 6 mm | 10 mm |
| 551-1491 | 1,5x0,25 mm | 1 kV | Ni42 | 4 A | 4 mm | 2,8 mm | 4,5 mm | 35 mm | 6 mm | 10 mm |
| 551-1633 | 7,5x0,75 mm | 4 kV | Ni42 | 30 A | 12 mm | 8 mm | 13 mm | 53 mm | 10 mm | 14 mm |
Mehrfachdurchführung Typ A
Fünf Pins in einem Keramikkörper sparen Bauraum und Dichtstellen. Ausgelegt für 500 V zwischen den Pins und 1 kV gegen Flansch, bei 4 A pro Pin.
| Artikelnummer | ØA | Spannung | Strom | ØD | Anzahl Durchführungen | ØG | ØJ | L | L1 | L2 |
| 552-2548 | 7 mm | 500V Pin-Pin, 1kV Pin-Flange kV | 4 A | 1,5x0,25 mm | 5 | 13,2 mm | 15,7 mm | 27 mm | 5 mm | 9 mm |
Mehrfachdurchführung Typ B
Dieselbe Bauweise wie Typ A, mit zwei oder vier Pins. Ebenfalls für 500 V Pin-Pin, 1 kV Pin-Flansch und 4 A pro Pin.
| Artikelnummer | ØF | Spannung | Strom | ØD | Anzahl Durchführungen | ØJ | G | L | L1 | L2 |
| 552-0838 | 5 mm | 500V Pin-Pin, 1kV Pin-Flange kV | 4 A | 1,5x0,25 mm | 4 | 10,8 mm | 5 mm | 32 mm | 10 mm | 17 mm |
| 552-0861 | 5 mm | 500V Pin-Pin, 1kV Pin-Flange kV | 4 A | 1,5x0,25 mm | 2 | 10,8 mm | 5 mm | 32 mm | 10 mm | 17 mm |
