Durchführungen mit Keramik

Einfachdurchführungen und Mehrfachdurchführungen in Standardausführungen und individuell nach Kundenwunsch

Kyocera produziert Einfach- und Mehrfachdurchführungen aus Aluminiumoxid F99,7 sowohl in Standardausführungen als auch in kundenspezifischen Dimensionen. Geringste Ausgas- und Leckraten bei bestmöglicher elektrischer Isolation und thermischer Beständigkeit garantieren höchste Zuverlässigkeit. Um den Kriechweg zu erhöhen, können die Durchführungen mit Rippen versehen werden. Dies führt bei Atmosphärenanwendungen zu einer erhöhten Spannungsfestigkeit. Eine Glasur des Bauteils erleichtert Handling und Reinigung. Die Durchführungen werden standardmäßig auf ihre Vakuumdichtigkeit geprüft: He-Leckrate: < 10^-9 mbar l/s.

Sie interessieren sich für unsere Produkte oder haben eine konkrete Projektanfrage?

JETZT KONTAKT AUFNEHMEN

Einfachdurchführung Typ A

Ein Leiter mit Gewindeende (M4, M6 oder M8) für den direkten Kabelanschluss. Ausgelegt für 4 bis 6 kV, mit metallischer Hülse zum Einschweißen.

Jetzt Artikel anfragen

Artikelnummer	ØD	Spannung	ØM	ØF	ØJ	G	K	L	L1
551-1001	1,6 mm	4 kV	M4	7 mm	3 mm	8 mm	15 mm	41 mm	10 mm
551-1002	2,5 mm	6 kV	M6	9 mm	4 mm	13 mm	20 mm	47 mm	10 mm
551-1003	2,5 mm	6 kV	M6	10,8 mm	5 mm	13 mm	20 mm	47 mm	10 mm
551-1004	3,8 mm	6 kV	M8	13,5 mm	6,5 mm	13 mm	20 mm	54 mm	17 mm

Einfachdurchführung Typ B

Durchgehender Stableiter, für 2 bis 8 kV und 4 bis 120 A. Wahlweise mit Leiter aus Kupfer für hohe Ströme oder aus Ni42 bzw. NiFeCo.

Jetzt Artikel anfragen

Artikelnummer	ØD	Spannung	Stromleiter	Strom	ØF	G	K	L	L1	L2
551-0412-1	1,5 mm	4kV	Cu	15 A	7 mm	8 mm	15 mm	57 mm	10 mm	13 mm
551-1006	2 mm	4kV	Ni42	8 A	7 mm	8 mm	15 mm	52 mm	10 mm	13 mm
551-1006-1	2 mm	4kV	Cu	25 A	7 mm	8 mm	15 mm	52 mm	10 mm	13 mm
551-1007-1	3 mm	6kV	Cu	12 A	9 mm	13 mm	20 mm	58 mm	10 mm	13 mm
551-1008	4 mm	6kV	Ni42	20 A	10,8 mm	13 mm	20 mm	58 mm	10 mm	13 mm
551-1008-1	4 mm	6kV	Cu	60 A	10,8 mm	13 mm	20 mm	58 mm	10 mm	13 mm
551-1009	5 mm	6kV	Ni42	25 A	13,5 mm	13 mm	20 mm	65 mm	10 mm	13 mm
551-1009-1	5 mm	6kV	Cu	80 A	13,5 mm	13 mm	20 mm	65 mm	10 mm	13 mm
551-1010-1	8 mm	8kV	Cu	120 A	19,8 mm	16 mm	23 mm	68 mm	13 mm	13 mm
551-1063	1,5x0,25 mm	2kV	NiFeCo	4 A	5 mm	4 mm	10,5 mm	60 mm	10 mm	7 mm
551-1064	1,5 mm	2kV	NiFeCo	5 A	5 mm	4 mm	10,5 mm	60 mm	10 mm	7 mm
551-1066	1,5 mm	3kV	NiFeCo	5 A	5 mm	6 mm	12,5 mm	60 mm	10 mm	7 mm
551-1066-2	1,5 mm	3kV	Cu	15 A	5 mm	6 mm	12,5 mm	60 mm	10 mm	7 mm
551-1068	1,5 mm	5kV	NiFeCo	5 A	5 mm	10 mm	16,5 mm	60 mm	10 mm	7 mm
551-1068-2	1,5 mm	5kV	Cu	15 A	5 mm	10 mm	16,5 mm	60 mm	10 mm	7 mm

Einfachdurchführung Typ C

Kompakte Durchführung mit Anschlusshülsen aus Ni42, für 1 bis 4 kV und bis zu 30 A.

Jetzt Artikel anfragen

Artikelnummer	ØD	Spannung	Stromleiter	Strom	ØF	G	ØK	L	L1	L2
551-1425	1,5 mm	1 kV	Ni42	5 A	4 mm	2,8 mm	4,5 mm	35 mm	6 mm	10 mm
551-1425-1	1,5 mm	1 kV	Cu	5 A	4 mm	2,8 mm	4,5 mm	35 mm	6 mm	10 mm
551-1491	1,5x0,25 mm	1 kV	Ni42	4 A	4 mm	2,8 mm	4,5 mm	35 mm	6 mm	10 mm
551-1633	7,5x0,75 mm	4 kV	Ni42	30 A	12 mm	8 mm	13 mm	53 mm	10 mm	14 mm

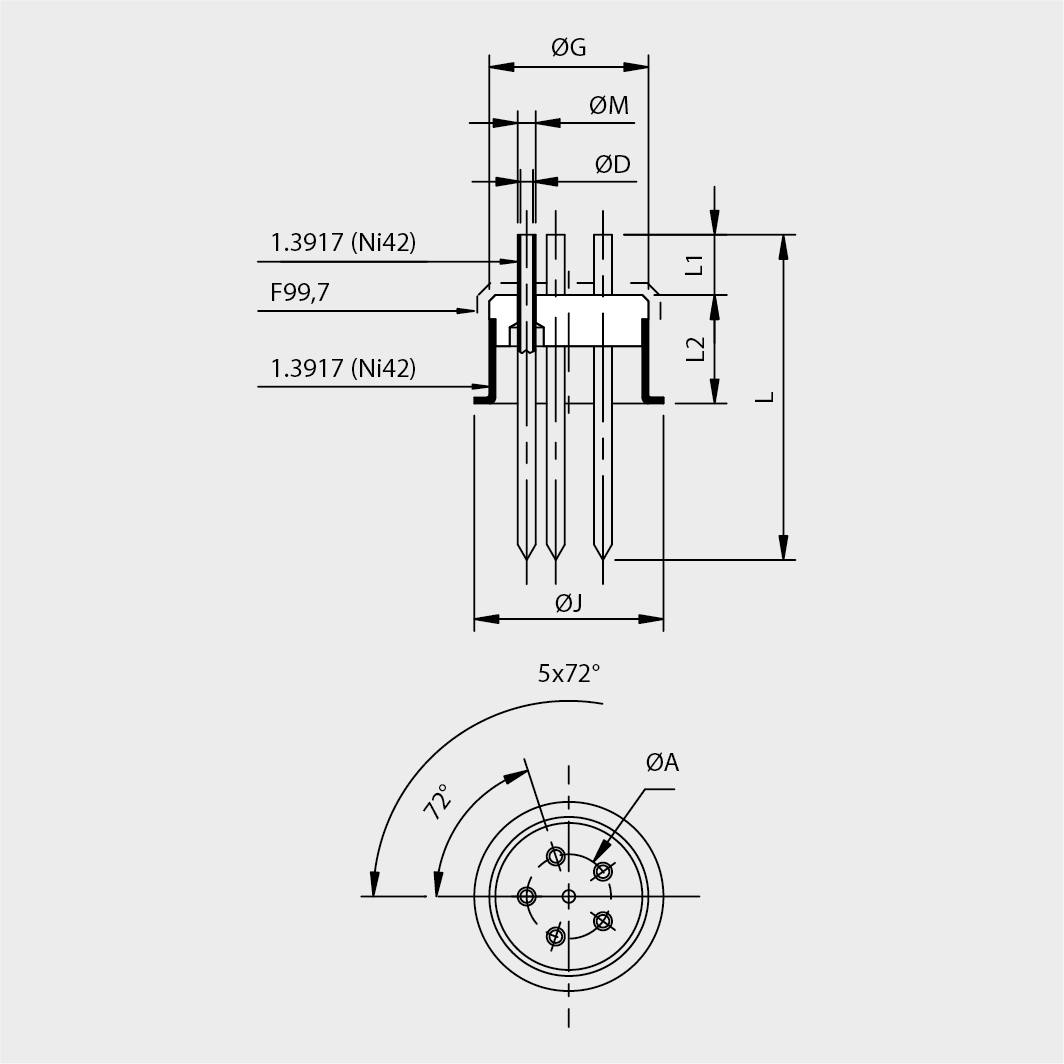

Mehrfachdurchführung Typ A

Fünf Pins in einem Keramikkörper sparen Bauraum und Dichtstellen. Ausgelegt für 500 V zwischen den Pins und 1 kV gegen Flansch, bei 4 A pro Pin.

Jetzt Artikel anfragen

Artikelnummer	ØA	Spannung	Strom	ØD	Anzahl Durchführungen	ØG	ØJ	L	L1	L2
552-2548	7 mm	500V Pin-Pin, 1kV Pin-Flange kV	4 A	1,5x0,25 mm	5	13,2 mm	15,7 mm	27 mm	5 mm	9 mm

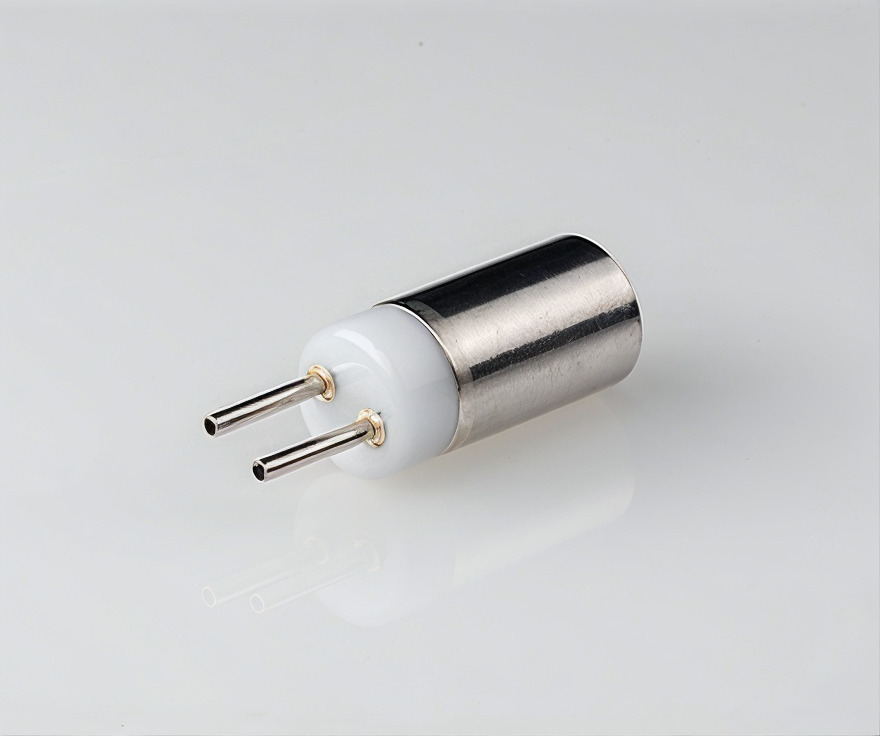

Mehrfachdurchführung Typ B

Dieselbe Bauweise wie Typ A, mit zwei oder vier Pins. Ebenfalls für 500 V Pin-Pin, 1 kV Pin-Flansch und 4 A pro Pin.

Jetzt Artikel anfragen

Artikelnummer	ØF	Spannung	Strom	ØD	Anzahl Durchführungen	ØJ	G	L	L1	L2
552-0838	5 mm	500V Pin-Pin, 1kV Pin-Flange kV	4 A	1,5x0,25 mm	4	10,8 mm	5 mm	32 mm	10 mm	17 mm
552-0861	5 mm	500V Pin-Pin, 1kV Pin-Flange kV	4 A	1,5x0,25 mm	2	10,8 mm	5 mm	32 mm	10 mm	17 mm
